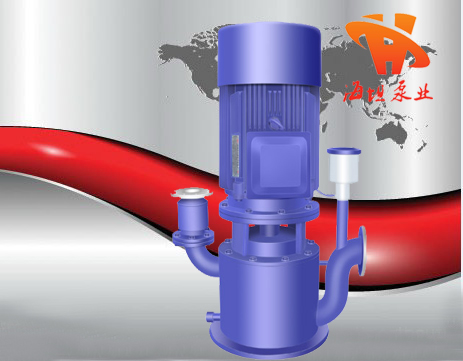

朔料無密封自控自吸泵WFB型

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

朔料無密封自控自吸泵WFB型產品用途：

WFB型無密封自控自吸泵廣泛適用于市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、凈水、市政、國防、紡織、造紙、采礦、建筑等行業。

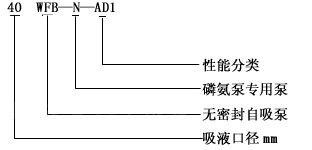

朔料無密封自控自吸泵WFB型型號意義：

朔料無密封自控自吸泵WFB型產品簡介：

WFB型無密封自控自吸泵在吸收國內外相關產品的先進經驗基礎上，加以改進、創新的產品，是國內傳統同類產品的替換產品。該產品具有耐溫、耐壓、耐磨、“首次引流、自吸”等優點。產品具鑄鐵、鑄鋼、不銹鋼、增強聚丙烯等材質。各種不同造型多種規格。本產品具有高效節能，結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。

朔料無密封自控自吸泵WFB型性能參數范圍：

●轉速：2900 r／min，1450r／min    ●吸液口徑：16～800 mm    ●流量：0.75～685 0m3／h
●介質溫度：-40℃～180℃                 ●揚程：4～130m                ●自吸深度：2.5～7 m
●出液口徑：10～ 600mm                  ●環境溫度：≤40℃             ●工作壓力：≤1.6 MPa

朔料無密封自控自吸泵WFB型電機功率說明：

為了合理的配套電機，我們借鑒發達的經驗，把水泵分為A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體情況，適當降低配套電機功率。
工況等級劃分如下：
A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標；
B級工況條件是：連續運行，三項性能只需兩項達標；
C級工況條件是：間隔運行，三項性能只需一項達標。

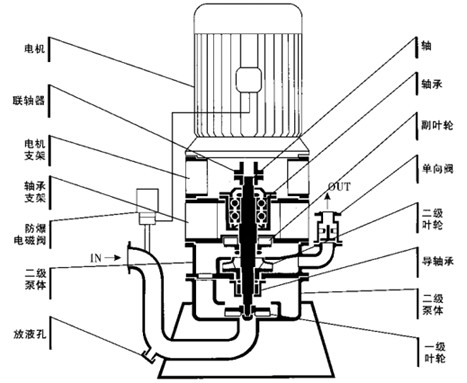

【朔料無密封自控自吸泵WFB型】結構圖：

朔料無密封自控自吸泵WFB型結構說明：

WFB型無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成。該泵體內部由吸入室、儲液室、氣液分離室等部分組成。泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的。由于該泵具有獨特的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥。該泵配有“電動空氣控制閥”運行時，控制閥關閉，實現密封；停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“首次引流、自吸”。
注：如有特殊要求，請與我單位聯系，本單位將竭誠為您設計制造(WFB系列泵)

朔料無密封自控自吸泵WFB型故障原因及排除方法：

（一）水泵部分：

故障	產 生原因	排除方法
電機不傳	1.電機已損壞； 2.電源不通；	1.修復或更換電機； 2.檢查接通電源。
水泵不出液	1.引流量不足； 2.吸液端某只法蘭、閥門或管路某處大量漏氣； 3.引流口或放空口拼帽不緊，或拼帽內沒有墊圈； 4.容器或液池內無液。	逐一檢查，針對排除。
流程、揚程(壓力)不達標	1.電壓過低，額定轉速達不到； 2.電機反轉； 3.底部濾網堵塞，過流不足； 4.吸液端某只法蘭、閥門或某處管路慢性漏氣，影響水泵真空度； 5.容器或液池內液量太少，時而吸進空氣。	逐一檢查，針對排除。
電機與水泵連接部位滲漏	1.啟動瞬間滲漏，正常運行后現象消失； 2.運行時一直滲漏(可能是密封裝置已損壞，或?qū)嶋H揚程、壓力與該水泵參數差異大)。	1.引流液灌注過滿，不屬故障； 2.檢查密封裝置是否損壞，重新計算實際工作壓力是否超過該泵規定參數；如密封裝置已損壞，請考慮修理或更換：如壓力參數差異過大，請考慮重新選型或調整實際工作壓力。

（二）自控裝置部分：

故障	產 生原因	排除方法
自控狀態水泵不能啟動	1.某只傳感器接觸不良： 2.傳感器上、下限或上、下端安裝顛倒； 3.電機或保險絲已損壞： 4.容池內無液，傳感器不作用。	1.恢復傳感器良好接觸： 2.正確安裝傳感器，請參考“安裝、操作示意圖”(一)或(三)； 3.修復電機或保險絲； 4.檢查池液情況。
水泵不能自動停車	1.某只傳感器已損壞，產生誤動作； 2.液體中有顆�？ㄈ麄鞲衅鞲∏颍仁蛊湔`動作。	1.更換已損壞的傳感器； 2.沖洗傳感器浮球，使其恢復靈活。
自動與手動無法轉換	1.某只按鈕已損壞。	更換已損壞的按鈕
手動狀態水泵不能啟動	1.手動按鈕已損壞； 2.電機或保險絲已損壞。	1.更換已損壞手動按鈕； 2.修復電機或保險絲。
連接管漏氣，水泵不能形成真空，不吸液	1.控制閥和水泵連接的絲扣不緊或使用時間較長，腐蝕松動，造成漏氣 2.密封墊片老化，活塞封閉不嚴	1.在連接絲扣上增加密封膠帶，使之不漏氣或更換已腐蝕的連接管； 2.更換密封墊片； 3.將控制閥兩側螺絲松開，調節密封墊片的間隙至合適位置，再將螺絲固定。

朔料無密封自控自吸泵WFB型性能參數：

規格型號 specification and model			轉速 r/min Head	流量 m3/h Capacity	總揚程 m Total lift	配套功率 kw Matching power	允許吸深≤m Permissible suctioned depth	吸液口徑 mm Diameter of inlet	出液口徑 mm Diameter of outle	整機重量 kg Weight tofu the whole machine
類別 Type code	材質代號 Material code	型號 model
1-5	T.G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	T.G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	T.G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1-5	T.G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	T.G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	T.G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
				12.5	26
				15	24.5
1-5	T.G.PP.BXG	50WFB-AD	2900	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-4	T.G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	T.G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29
1-5	T.G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1-4	T.G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
				12	56
				15	54
1-4	T.G.BXG	50WFB-C1	2900	11	46	7.5	5	50	40	215
				10	40
1-4	T.G.BXG	50WFB-E	2900	7.5	82	22	5	50	40	260
				12	80
				15	75
1-4	T.G.BXG	50WFB-E1	2900	12	68	18.5	5	50	40	250
				11	62
				10	55
1-5	T.G.PP.BXG	50WFB-E2	2900	3.5	26	3	4	50	40	170
				6.3	25
				7.5	24
1-5	T.G.PP.BXG	65WFB-A	2900	15	27	7.5	4	50	50	260
				20	26
				25	24
1-5	T.G.PP.BXG	65WFB-AD	2900	7	12	3	4	65	50	200
				12	11
				15	9
1-4	T.G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
				25	38
				30	36
1-4	T.G.PP.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
				25	56
				30	52
1-4	T.G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
1-5	T.G.PP.BXG	65WFB-C2	2900	7.5	19	4	5	65	50	240
				12.5	18
				15	17
1-4	T.G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
				25	80
1-4	T.G.BXG	65WFB-E1	2900	30	78	18.5	5	65	50	340
				21	64
				20	55
1-5	T.G.BXG	65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
				12.5	26
				15	24.5
1-4	T.G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
				25	125
				30	123
1-4	T.G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
				21.5	95
				23.5	85
1-4	T.G.BXG	65WFB-F2	2900	7.5	38	7.5	5	65	50	270
				12.5	37
				15	36
1-4	T.G.BXG	65WFB-F3	2900	10	34	5.5	5	65	50	260
				9	30
				8	26
2-4	T.G.PP.BXG	80WFB-A	2900	30	28	11	6	80	65	380
				50	26
				60	24
				70	20
2-4	T.G.PP.BXG	80WFB-AD	2900	15	11.8	4	4	80	65	305
				25	11
				30	10.5
				38	9
2-4	T.G.BXG	80WFB-B	2900	40	40	15	5	80	65	395
				50	38
				60	35
				65	28
2-4	T.G.PP.BXG	80WFB-BD	2900	15	15	5.5	5	80	65	340
				25	14
				30	13
				35	11
2-4	T.G.BXG	80WFB-C	2900	30	59	22	5	80	65	460
				50	55
				60	52
2-4	T.G.BXG	80WFB-C1	2900	45	46	15	5	80	65	400
				40	38
2-4	T.G.PP.BXG	80WFB-C2	2900	15	19	7.5				320
				25	18		5	80	65
				30	17
2-4	T.G.PP.BXG	80WFB-CD	2900	21	14	5.5	5	80	65	340
				25	12
2-4	T.G.BXG	80WFB-E	2900	30	84	37				480
				50	80		5	80	65
				60	76
2-4	T.G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65	400
				40	50
2-4	T.G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65	380
				25	26
				30	24
2-4	T.G.PP.BXG	80WFB-E3	2900	22	22	5.5	5	80	65	300
				20	18
2-4	T.G.BXG	80WFB-F	2900	30	128	55	5	80	65	580
				50	125
				60	120
2-4	T.G.BXG	80WFB-F1	2900	26	103	45	5	80	65	530
				30	95
				40	80
2-4	T.G.BXG	80WFB-F2	2900	15	38	11	5	80	65	380
				25	36
				30	35
2-4	T.G.BXG	80WFB-F3	2900	21	34	11	5	80	65	380
				23	30
				26	26
2-4	T.G.PP.BXG	100WFB-A	2900	60	30	18.5	5	100	80	560
				100	26
				110	22
				120	20
2-4	T.G.PP.BXG	100WFB-AD	1450	30	12	7.5	5	100	80	450
				40	11
				50	10
				60	9
2-4	T.G.BXG	100WFB-B	2900	60	40	22	5	100	80	580
				80	36
				100	32
				120	28
2-4	T.G.PP.BXG	100WFB-BD	14500	30	15	11	5	100	80	520
				40	14
				50	13
				68	11
2-4	T.G.BXG	100WFB-C	2900	45	55	37	5	100	80	630
				80	48
				100	45
2-4	T.G.BXG	100WFB-C1	2900	75	40	30	5	100	80	605
				85	35
2-4	T.G.BXG	100WFB-C2	2900	40	20	11	5	100	80	520
				50	19
				60	18
2-4	T.G.PP.BXG	100WFB-C3	2900	40	16	7.5				500
				45	15		5	100	80
2-4	T.G.BXG	100WFB-E	2900	60	87	55	5	100	80	720
				80	80
				100	75
2-4	T.G.PP.BXG	100WFB-C2	2900	30	26	11	5	100	80	530
				50	25
				55	24
2-4	T.G.BXG	100WFB-F	2900	60	133	90	5	100	80	965
				80	125
				100	120
2-4	T.G.BXG	100WFB-F1	2900	80	108	75	5	100	80	820
				90	90
				100	80
2-4	T.G.BXG	100WFB-F2	2900	30	40	15	5	100	80	550
				50	38
				60	36
2-4	T.G.BXG	125WFB-A	2900	100	55	55	5	125	100	900
				150	50
				180	45
2-4	T.G.BXG	125WFB-A1	2900	170	30	45	5	125	100	860
				185	20
2-4	T.G.PP.BXG	125WFB-A2	2900	70	19	15	5	125	100	720
				80	17
				100	86
2-4	T.G.BXG	125WFB-B	2900	120	80	110	5	125	100	1150
				200	72
				240	65
2-4	T.G.BXG	125WFB-B1	2900	150	60	75	5	125	100	1005
				170	86
	T.G.BXG	125WFB-B	2900	120	80	110	5	125	100	1150
2-4				200	72
				240	65
2-4	T.G.BXG	125WFB-B1	2900	150	60	75	5	125	100	1005
				170	26
2-4	T.G.BXG	125WFB-B2	2900	80	25	22	5	125	100	760
				100	24
				120	22
2-4		125WFB-B3	2900	85	20	18.5	5	125	100	730
	T.G.BXG			90	132
2-4		125WFB-C	2900	160	125	160	5	125	100	15820
	T.G.BXG			180	120
				200	120
2-4		125WFB-C1	2900	180	108	110	5	125	100	1270
	T.G.BXG			190	93
				208	80
2-4		125WFB-C2	2900	80	40	30	5	125	100	790
	T.G.BXG			100	38
				120	36.5
2-4		125WFB-C3	2900	92	23	18.5	5	125	100	750
	T.G.BXG			85	26
				80	27
2-4		125WFB-E	2900	70	52	37	5	125	100	820
	T.G.BXG			90	50
				110	48
2-4		150WFB-A	2900	120	28	30	5	150	125	990
	T.G.BXG			185	26
				200	23.5
				240	22.5
2-4		150WFB-AD	1450	160	20	22	5	150	125	960
	T.G.BXG	150WFB-B	2900	156	40	45	5	150	125	1060
				180	36
				225	30
2-4		150WFB-BD	1450	220	29	45	5	150	125	1080
	T.G.BXG			260	25
2-4		150WFB-B1	2900	160	34	37	5	150	125	1020
	T.G.BXG			180	29
				195	26
2-4		150WFB-BD1	1450	120	55	75	5	150	125	1205
	T.G.BXG			200	50
				140	45
2-4		150WFB-C	2900	180	45	55	5	150	125	1100
	T.G.BXG			190	38
2-4	T.G.BXG	150WFB-C1	2900	165	36	37	5	150	125	1020
2-4		200WFB-AD	1450	250	26.5	55	5	200	150	1415
	T.G.BXG			400	25
				450	23.5
2-4		200WFB-BD	1450	240	42	75	5	200	150	1520
	T.G.BXG			350	37
				420	33.5
2-4	T.G.BXG	200WFB-BD1	1450	340	28.5	55	5	200	150	1415
2-4		200WFB-BD2		310	25	75	5	200	150	1375
	T.G.BXG			380	18
				450	13
				520	10
2-4		200WFB-CD	1450	280	55	110	5	200	150	1790
	T.G.BXG			380	50
				420	45
2-4	T.G.BXG	200WFB-CD1	1450	360	45	90	5	200	150	1660

朔料無密封自控自吸泵WFB型產品特點：

1.WFB型無密封自控自吸泵產品特點
      無密封自控自吸泵密封可靠，采用無泄漏密封裝置，具體由動力密封和輔助密封組成。替代了傳統水泵的填料密封、機械密封，徹底解決了傳統密封的‘‘跑、冒、滴、漏’’等問題。是替代原長軸液下泵、潛水泵、潛污泵等理想產品。
2.WFB型無密封自控自吸泵的優點
      無密封自控自吸泵運行過程中密封裝置不摩擦、無磨損，使用壽命較傳統產品長1 O倍以上。移植真空泵原理自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了首次引流，自吸，該泵機組振動小、噪音低、移動靈活、拆裝方便。具有優越的自控功能、可與相關控制系統配套實現 高度自動化。
3.WFB型無密封自控自吸泵造型分類及用途特點
    ●造型分類：性能參數表中“類別代碼”欄的1-5含義：1型為長方型，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型�！安馁|(zhì)符號”欄中G、PP、BXG、Mo2Ti、316L五組字母分別代表：Q235鋼、增強聚丙烯、不銹鋼(1Cr18Ni9Ti)等五種材質。
    ●用途特點：長方型、圓錐型可根據現場的安裝空間進行選擇；防爆型適用于易燃、易爆環境；戶外型配套戶外電機，可在露天場合使用工作；推車移動型可隨時更換工作場地。

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，WFB型無密封自控自吸泵性能參數、WFB型無密封自控自吸泵使用場合、WFB型無密封自控自吸泵材質要求、WFB型無密封自控自吸泵結構、WFB型無密封自控自吸泵安裝尺寸以及WFB型無密封自控自吸泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
